Wichtig:
- Beide Eingänge IN1 und IN2 müssen mit Strom versorgt werden
- Anschluss an IN1 und IN2 mit der durchgehenden Schiene an die Klemme mit der weissen durchgezogenen Linie
Rückmeldung
Rückmeldemodul
Die Rückmeldung benötigt der PC, damit er weiss, wo welcher Zug ist. Weiter werden damit auf dem Gleisbild die besetzten Strecken angezeigt.

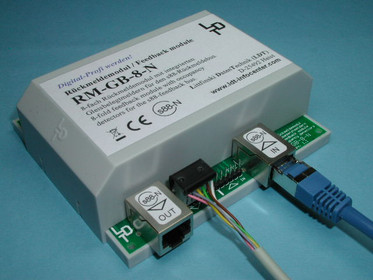

Das Modul
Hier verweise ich auf die Homepage von Littfinski Daten Technik.
Link vom verwendeten Rückmeldemodul
Dort findet Ihr den Produktbeschrieb und Skizzen für die Anwendung.
Fünf Einheiten nacheinander geschaltet
 |
Das erste Modul unten rechts ist direkt mit der ECOS verbunden. Dies geschieht mit dem 6-poligen Standardkabel. Weiter geht es dann mit einem abgeschirmten Netzwerkkabel (blau).
